結構的特點： 除HLX（側出口）和HOS（側吸入）外泵體為軸向吸入徑向排出，泵的進出口與軸在同一垂直平面，泵體上單獨鑄出支撐腳，直接固定在底座上，泵蓋通過螺栓固定在泵體和軸承座之間，在檢修時拆除軸承座與泵體之間的連接螺栓，就可以把傳動部分從泵體中退出，不需要拆卸泵的進出口管路，對大規格的泵，在泵和電機之間加上中間加長聯軸節，這樣在檢修時只要撤除中間聯軸節，就可以把傳動部分從泵體中拿出，同時也不必移動電機。

旋轉方向： 從驅動端看，泵的旋轉方向除HZW（軸流泵為逆時針）外為順時針旋轉。

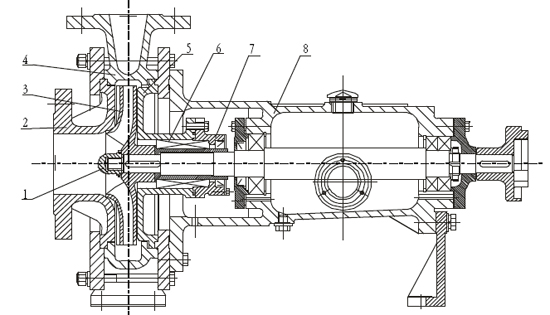

溶液泵（HCZ、HZT、HZJ、HWW）結構示意圖

1、泵體    2、泵體密封環

3、葉輪     4、泵蓋

5、密封      6、靜環壓蓋

7、軸承座部件    8、軸

9、聯軸器     10、支架

11、軸套     12、泵蓋密封環

13、管堵    14、葉輪螺母

漿泵（HLX）結構示意圖

1、葉輪螺母     2、進口法蘭

3、葉輪    4、泵體

5、泵蓋     6、密封

7、靜環壓蓋    8、軸承座部件

輪流泵（HZW）結構示意圖

1、葉輪螺母    2、葉輪

3、泵體    4、軸套

5、泵蓋     6、密封

7、軸承座部件    8、聯軸器

雙吸泵（HOS）結構示意圖

1、泵體    2、泵蓋

3、葉輪    4、軸

5、密封環    6、軸套

7、聯軸器    8、軸承體

9、填料壓蓋    10、填料
